    Universal-Zylinder Typ YS - einfachwirkend mit Federrückzug

    Artikelnummer 522101-000000
    Bezeichnung Zylinderklasse: 5 t - 100 t
    Betriebsanleitung
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

    - Modell YS-50/100 und YS-50/160 mit Tragegriff
    - Modelle YS-50/320 bis YS-100/200 mit zwei Trageringen
    - Zubehör für YS-Zylinder wie: Hubklauen, Kolbenplatten, Bodenadapter, Verlängerungsrohre, Stützplatten, Einschraub-Gewindeflansche bitte anfragen!

    Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
    Beachten Sie die jährliche Prüffrist!

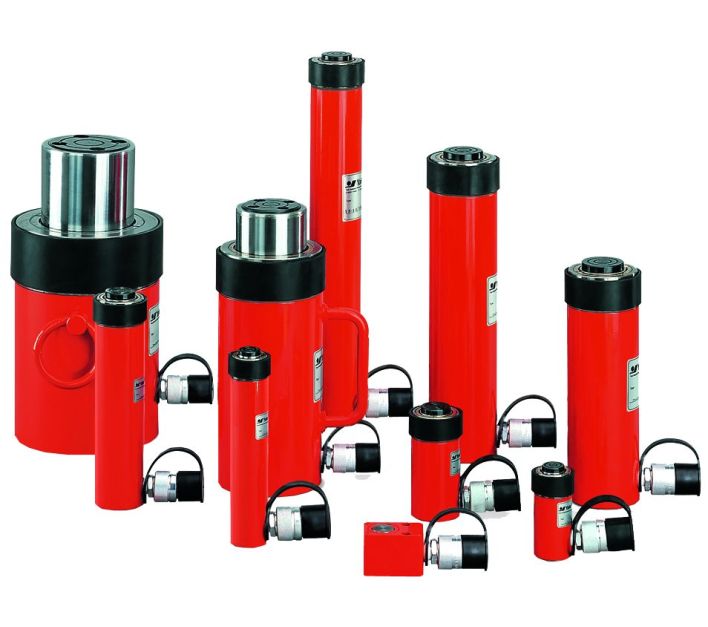

    main product photo
    Diese robusten Hydraulikzylinder zeichnen sich durch eine extrem gute Seitenlastverträglichkeit aus und sind sehr handlich, da sie über Federrückzug und nur einen Schlauchanschluss verfügen. Universal-Zylinder sind für alle Arbeiten einsetzbar, bei denen es auf hohe Kraft und geringe Abmessungen ankommt, wie z.B. Auspressen von Wellen, Richten von Schweißkonstruktionen, Anheben, Ausrichten, Abstützen, Wiegen etc., bzw. für alle universellen Montage- und Reparaturarbeiten. Durch die serienmäßigen, metrischen Befestigungs­gewinde eignen sich diese Zylinder hervorragend für den Einbau in Vorrichtungen und Werkstattpressen. - Yale ChroMo-Design - Betriebsdruck max. 700 bar - durch lange Kolbenführungen besonders seitenlast­verträglich - Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet - doppelte Bronzeführung der hartverchromten Kolbenstange - mit metrischen Befestigungsgewinden am Zylinder­gehäuse, im Zylinderboden und von 5 bis 30 t auch in der Kolbenstange - vollbelastbarer Stoppring als Kolben-Endanschlag - mit auswechselbarem, gehärtetem Druckstück - mit Schmutzabstreifer - Ölanschlussgewinde 3/8 NPT - einschließlich Kupplungsmuffe Modell CFY-39
    Name Zylinderklasse in t Hub in mm Bauhöhe (eingefahren) in mm Druckkraft in kN empfohlene Handpumpe max. Ölvolumen in cm³ wirksame Kolbenfläche in cm² Zylinderaußendurchmesser in mm Gewicht pro Stück in kg
    YS - 5/15 5 15 45 50 HPS-2/0,3 11 7,2 41 0,9
    YS - 5/25 5 25 97 50 HPS-2/0,3 18 7,2 42 1
    YS - 5/75 5 75 157 50 HPS-2/0,3 53 7,2 42 1,5
    YS - 5/127 5 127 214 50 HPS-2/0,3 90 7,2 42 2
    YS - 5/180 5 180 267 50 HPS-2/0,3 127 7,2 42 2,4
    YS - 10/25 10 25 90 100 HPS-2/0,7 37 14,3 57 1,6
    YS - 10/50 10 50 125 100 HPS-2/0,7 73 14,3 57 2,1
    YS - 10/100 10 100 178 100 HPS-2/0,7 146 14,3 57 2,8
    YS - 10/150 10 150 250 100 HPS-2/0,7 218 14,3 57 4,1
    YS - 10/200 10 200 300 100 HPS-2/0,7 291 14,3 57 4,7
    YS - 10/250 10 250 352 100 HPS-2/0,7 363 14,3 57 5,5
    YS - 10/300 10 300 407 100 HPS-2/0,7 436 14,3 57 6,3
    YS - 15/25 15 25 110 150 HPS-2/0,7;HPS-2/2 53 21,5 67 2,7
    YS - 15/50 15 50 140 150 HPS-2/0,7;HPS-2/2 106 21,5 67 3,3
    YS - 15/100 15 100 190 150 HPS-2/0,7;HPS-2/2 213 21,5 67 4,3
    YS - 15/150 15 150 260 150 HPS-2/0,7;HPS-2/2 319 21,5 67 5,8
    YS - 15/200 15 200 310 150 HPS-2/0,7;HPS-2/2 425 21,5 67 7
    YS - 15/250 15 250 365 150 HPS-2/0,7;HPS-2/2 531 21,5 67 8
    YS - 15/300 15 300 420 150 HPS-2/0,7;HPS-2/2 637 21,5 67 9
    YS - 15/350 15 350 472 150 HPS-2/0,7;HPS-2/2 744 21,5 67 10
    YS - 23/25 23 25 116 230 HPS-2/2 83 32,9 85 5
    YS - 23/50 23 50 150 230 HPS-2/2 166 32,9 85 6
    YS - 23/100 23 100 202 230 HPS-2/2 332 32,9 85 7,5
    YS - 23/160 23 160 277 230 HPS-2/2 531 32,9 85 10
    YS - 23/210 23 210 330 230 HPS-2/2 697 32,9 85 12
    YS - 23/250 23 250 376 230 HPS-2/2 830 32,9 85 13,5
    YS - 23/300 23 300 428 230 HPS-2/2 996 32,9 85 15
    YS - 23/345 23 345 477 230 HPS-2/2 1145 32,9 85 16,5
    YS - 30/125 30 125 245 300 HPS-2/2 522 42,9 102 13
    YS - 30/200 30 200 325 300 HPS-2/2 884 42,9 102 17
    YS - 50/50 50 50 170 500 HPS-2/2;HPS-2/4 355 71,5 125 15
    YS - 50/100 50 100 220 500 HPS-2/2;HPS-2/4 709 71,5 125 19
    YS - 50/160 50 160 285 500 HPS-2/2;HPS-2/4 1135 71,5 125 24
    YS - 50/320 50 320 460 500 HPS-2/2;HPS-2/4 2269 71,5 125 37
    YS - 70/150 70 150 285 700 HPS-2/4 1478 100 146 32
    YS - 70/330 70 330 490 700 HPS-2/4 3252 100 146 52
    YS - 100/100 100 100 275 1000 HPS-2/4 1432 143 180 43
    YS - 100/200 100 200 375 1000 HPS-2/4 2863 143 180 64
    Varianten
    Name Artikelnr. Zylinderklasse in t Hub in mm Downloads Angebot anfordern
    YS - 5/15 522101-005015 5 15
    YS - 5/25 522101-005025 5 25
    YS - 5/75 522101-005075 5 75
    YS - 5/127 522101-005127 5 127
    YS - 5/180 522101-005180 5 180
    YS - 10/25 522101-010025 10 25
    YS - 10/50 522101-010050 10 50
    YS - 10/100 522101-010100 10 100
    YS - 10/150 522101-010150 10 150
    YS - 10/200 522101-010200 10 200
    YS - 10/250 522101-010250 10 250
    YS - 10/300 522101-010300 10 300
    YS - 15/25 522101-015025 15 25
    YS - 15/50 522101-015050 15 50
    YS - 15/100 522101-015100 15 100
    YS - 15/150 522101-015150 15 150
    YS - 15/200 522101-015200 15 200
    YS - 15/250 522101-015250 15 250
    YS - 15/300 522101-015300 15 300
    YS - 15/350 522101-015350 15 350
    YS - 23/25 522101-023025 23 25
    YS - 23/50 522101-023050 23 50
    YS - 23/100 522101-023100 23 100
    YS - 23/160 522101-023160 23 160
    YS - 23/210 522101-023210 23 210
    YS - 23/250 522101-023250 23 250
    YS - 23/300 522101-023300 23 300
    YS - 23/345 522101-023345 23 345
    YS - 30/125 522101-030125 30 125
    YS - 30/200 522101-030200 30 200
    YS - 50/50 522101-050050 50 50
    YS - 50/100 522101-050100 50 100
    YS - 50/160 522101-050160 50 160
    YS - 50/320 522101-050320 50 320
    YS - 70/150 522101-070150 70 150
    YS - 70/330 522101-070330 70 330
    YS - 100/100 522101-100100 100 100
    YS - 100/200 522101-100200 100 200
