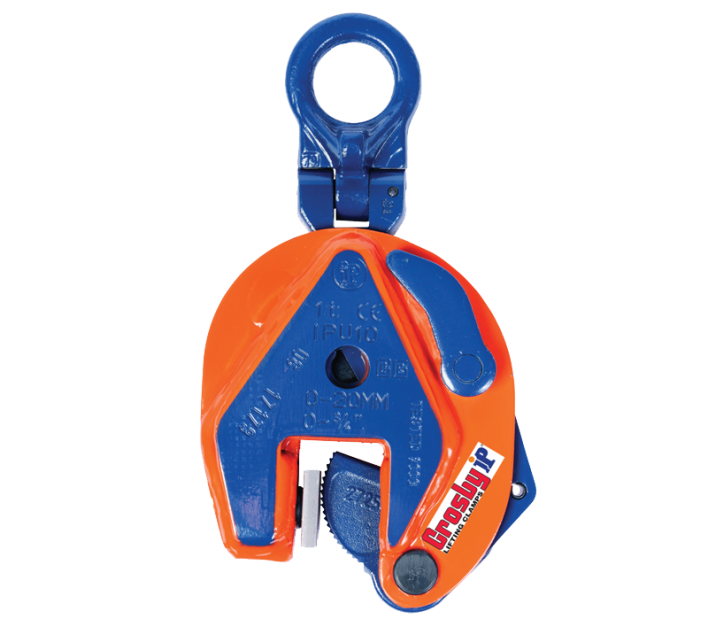

Vertikal-Hebeklemmen Typ IP10 mit starrer Tragöse

Artikelnummer 510101-000000
Bezeichnung Tragfähigkeit: 0,5 t - 30,0 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Minimale Tragfähigkeit von 10% der maximalen Tragfähigkeit!

Optional:

Anschlagmittel für eine einfache Verbindung zwischen Klemme und Haken!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

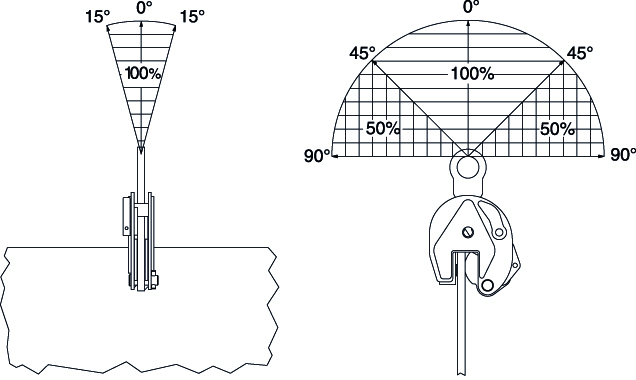

Die vertikale Hebeklemme zum Heben, Wenden, Bewegen oder zum vertikalen Transportieren von Blechen, Platten und Konstruktionen sowie zum Kippen aus horizontaler in vertikale Lage (180°) und umgekehrt. - in geöffneter und verschlossener Stellung verriegelbar - sehr gute Ergonomie und praktische Hantierbarkeit - als Anschlagpunkt einsetzbar oder in Verbindung mit einer Traverse und mehreren Anschlagsträngen - mit RFID ausgestattet - Produktvarianten - IP10S - zur Verwendung für Edelstahl - IP10H - für Materialien mit einer Oberflächenhärte bis 450 HB - Sonderanfertigungen z.B. ferngesteuerte Klemmen mit Stoßkeil

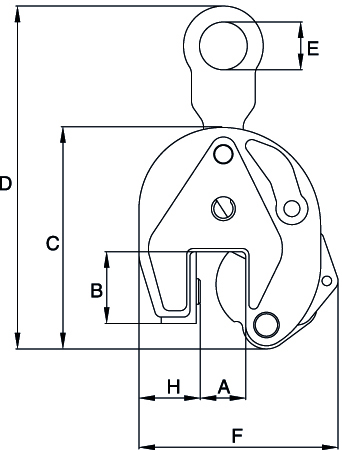

Name Greifbereich A in mm WLL pro Stück in t B in mm C in mm D in mm E in mm F in mm G in mm H in mm J in mm K in mm Gewicht pro Stück in kg
0,5-IP10 0-16 0,5 44 130 203 40 115 42 28 - 11 1,8
1,0-IP10 0-20 1 45 139 212 40 127 42 38 - 11 2,2
2,0-IP10 0-35 2 78 201 330 70 188 64 55 - 16 7,6
3,0-IP10 0-40 3 100 253 434 75 222 78 60 - 20 13,8
4,5-IP10 0-40 4,5 100 253 434 75 227 82 65 - 20 15
6,0-IP10 0-50 6 126 302 517 80 292 84 95 40 20 23,5
6,0-IP10/J 50-100 6 126 302 506 80 336 84 95 40 20 28,5
9,0-IP10 0-50 9 126 325 445 80 310 94 104 44 25 27,5
9,0-IP10/J 50-100 9 126 325 542 80 360 94 105 44 25 28,5
12,0-IP10 0-54 12 160 392 574 80 433 121 137 41 25 49
12,0-IP10J 54-108 12 178 438 620 80 491 121 136 41 25 58
16,0-IP10 5-64 16 180 463 686 88 492 121 153 49 25 68
16,0-IP10J 64-128 16 208 521 734 88 562 121 160 45 25 80
22,5-IP10 5-80 22,5 222 554 803 110 565 153 186 54 30 124
22,5-IP10J 80-155 22,5 255 628 883 110 660 139 196 49 25 131
30,0-IP10 5-80 30 222 554 803 110 565 153 186 54 30 124
30,0-IP10J 50-155 30 255 628 887 110 660 153 196 54 30 147

Name Artikelnr. WLL pro Stück in t Greifbereich A in mm Downloads Angebot anfordern
0,5-IP10 510101-005016 0,5 0-16
1,0-IP10 510101-010020 1 0-20
2,0-IP10 510101-020035 2 0-35
3,0-IP10 510101-030040 3 0-40
4,5-IP10 510101-045040 4,5 0-40
6,0-IP10 510101-060050 6 0-50
6,0-IP10/J 510101-060100 6 50-100
9,0-IP10 510101-090050 9 0-50
9,0-IP10/J 510101-090100 9 50-100
12,0-IP10 510101-120054 12 0-54
12,0-IP10J 510101-120108 12 54-108
16,0-IP10 510101-160064 16 5-64
16,0-IP10J 510101-160128 16 64-128
22,5-IP10 510101-225080 22,5 5-80
22,5-IP10J 510101-225155 22,5 80-155
30,0-IP10 510101-300080 30 5-80
30,0-IP10J 510101-300155 30 50-155
