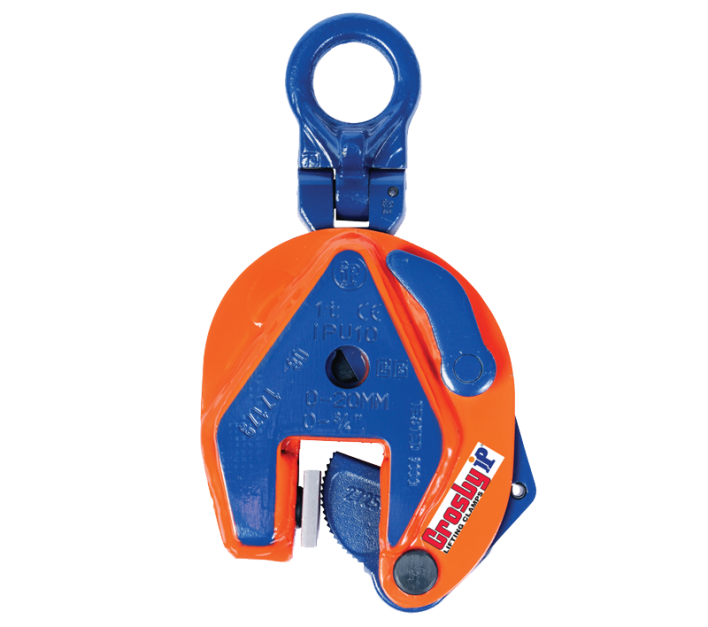

Vertikal-Hebeklemmen Typ IP10H mit starrer Tragöse

Artikelnummer	510102-000000
Bezeichnung	Tragfähigkeit: 0,5 t - 20,0 t

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Beachten Sie die jährlichen Prüffristen!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

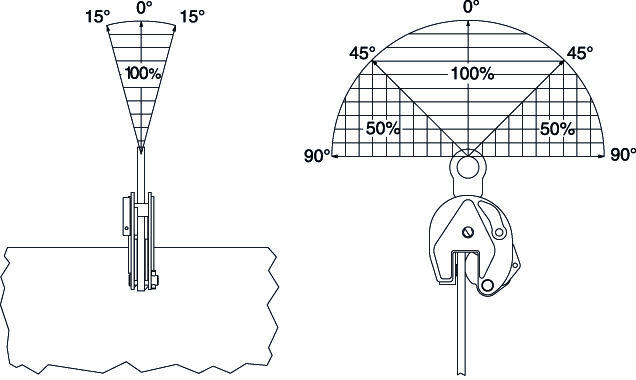

Die vertikale Hebeklemme für Materialien mit einer Oberflächenhärte bis 450 HB - zum Heben, Wenden, Bewegen oder zum vertikalen Transportieren von Blechen, Platten und Konstruktionen sowie zum Kippen aus horizontaler in vertikale Lage (180°) und umgekehrt.

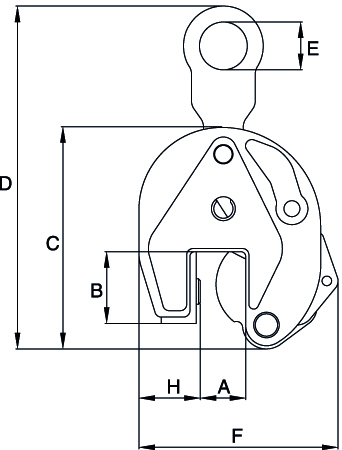

Name	WLL pro Stück in t	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	Greifbereich A in mm	H in mm	J in mm	K in mm	Gewicht pro Stück in kg
0,5-IP10H	0,5	44	130	207	40	115	42	0-16	28	11	11	1,8
0,75-IP10H	0,75	45	139	219	40	130	28	0-20	38	11	11	2,2
1,0-IP10H	1	78	201	330	70	188	64	0-35	55	16	16	7,6
2,0-IP10H	2	100	253	434	75	222	78	0-40	60	20	20	13,8
3,0-IP10H	3	100	253	434	75	227	82	0-40	65	20	20	15
4,5-IP10H	4,5	126	302	517	80	292	84	0-50	95	20	20	23,5
6,0-IP10H	6	126	325	544	80	310	92	0-50	105	25	25	27,5
20,0-IP10H	20	169	40	-	47	184	320	0-60	220	87	87	74

Varianten

Name	Artikelnr.	WLL pro Stück in t	Downloads	Angebot anfordern
0,5-IP10H	510102-005016	0,5	Datenblatt	Menge
0,75-IP10H	510102-008020	0,75	Datenblatt	Menge
1,0-IP10H	510102-010035	1	Datenblatt	Menge
2,0-IP10H	510102-020040	2	Datenblatt	Menge
3,0-IP10H	510102-030040	3	Datenblatt	Menge
4,5-IP10H	510102-045050	4,5	Datenblatt	Menge
6,0-IP10H	510102-060050	6	Datenblatt	Menge
20,0-IP10H	510102-200060	20	Datenblatt	Menge
