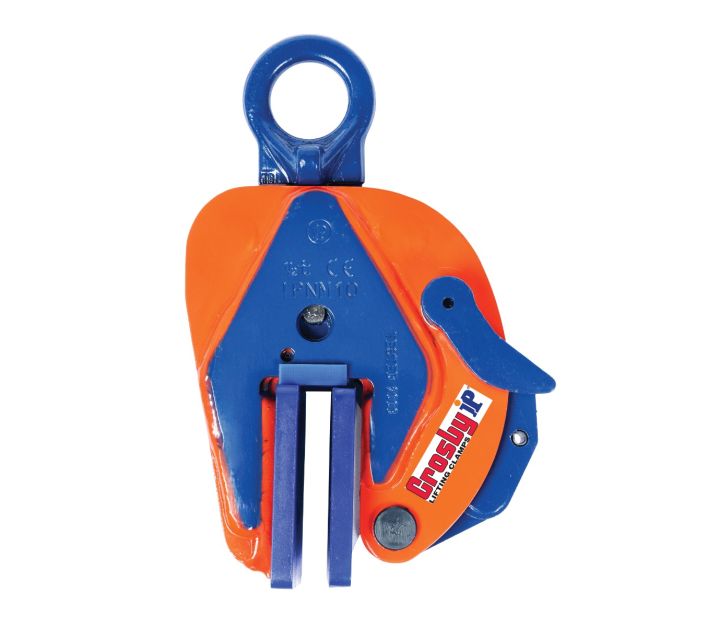

Vertikal-Hebeklemmen Typ IPNM10 mit schwenkbarer Tragöse

Artikelnummer 510105-000000
Bezeichnung Tragfähigkeit: 0,5 t - 2,0 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Optional: Anschlagmittel für eine einfache Verbindung zwischen Klemme und Haken! Sonderausführung mit gebogenen Klemmplatten auf Anfrage! Das Material muss sauber und trocken sein!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

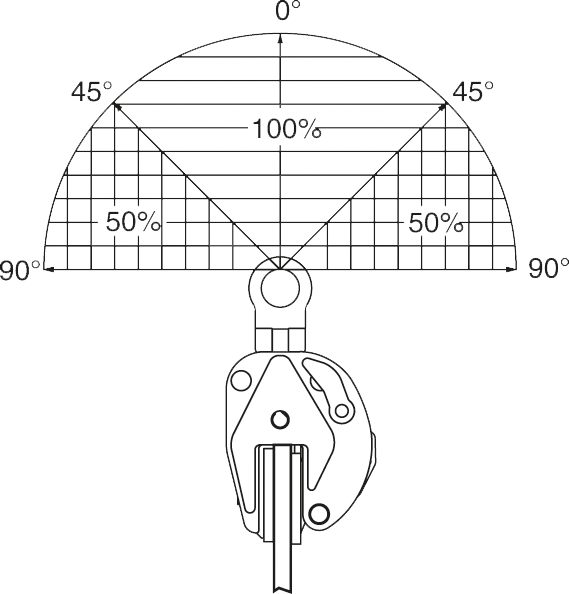

Die vertikale Hebeklemme zum Heben, Wenden, Bewegen oder zum vertikalen Transportieren von Blechen, Platten und Konstruktionen sowie zum Kippen aus horizontaler in vertikale Lage (180°) und umgekehrt. Die Oberfläche des Materials bleibt dabei vollkommen unbeschädigt. Empfindliche Materialien wie Aluminium, Edelstahl, lackierte Teile, Flugzeugbeplankungen, Verbundwerkstoffe, Glas, Kunststoff usw. lassen sich damit problemlos handhaben. - in geöffneter und verschlossener Stellung verriegelbar - mit RFID ausgestattet - Ausführung IPNM10-P: mit Schutzkappe - Ausführung IPNM10NJ: mit größerer Maulweite - IPNM10P mit Schutzkappe,die wirksam Beschädigungen an in der Nähe befindlichen Platten verhindert

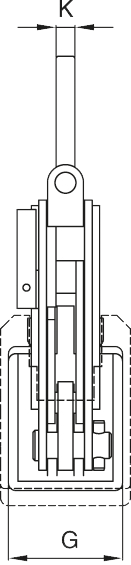

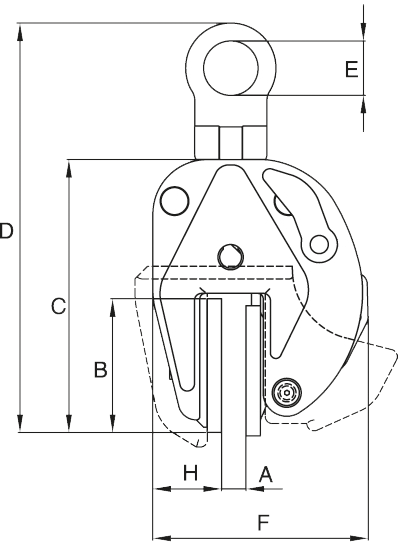

Name Ausführung Greifbereich A in mm WLL pro Stück in t B in mm C in mm D in mm E in mm F in mm G in mm H in mm K in mm Gewicht pro Stück in kg
0,5-IPNM10N standard 0-10 0,5 84 159 235 40 128 60 41 11 2,7
1,0-IPNM10N standard 0-20 1 97 209 278 40 184 80 56 11 4,4
2,0-IPNM10N standard 0-40 2 153 258 396 70 296 100 161 16 14,5
0,5-IPNM10P mit Schutzkappe 0-10 0,5 82 157 221 40 145 68 48 11 2,8
1,0-IPNM10P mit Schutzkappe 0-20 1 97 195 276 40 205 82 66 11 4,5
1,0-IPNM10NJ mit größerer Maulweite 20-37 1 97 220 321 40 200 80 56 11 4,7
1,0-IPNM10NJ1 mit größerer Maulweite 0-25 1 97 238 351 40 213 80 63 11 5,5

Name Artikelnr. WLL pro Stück in t Greifbereich A in mm Ausführung Downloads Angebot anfordern
0,5-IPNM10N 510105-005010 0,5 0-10 standard
1,0-IPNM10N 510105-010020 1 0-20 standard
2,0-IPNM10N 510105-020040 2 0-40 standard
0,5-IPNM10P 510105-105010 0,5 0-10 mit Schutzkappe
1,0-IPNM10P 510105-110020 1 0-20 mit Schutzkappe
1,0-IPNM10NJ 510105-010037 1 20-37 mit größerer Maulweite
1,0-IPNM10NJ1 510105-010025 1 0-25 mit größerer Maulweite
