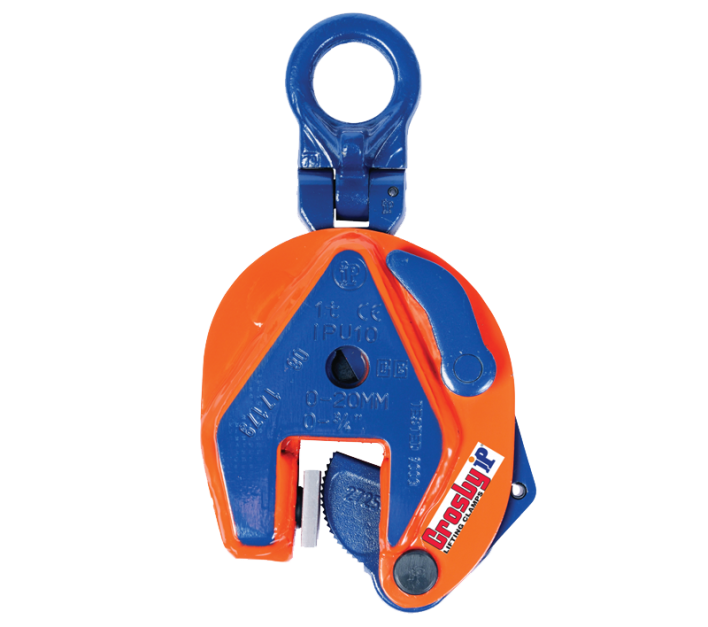

Vertikal-Hebeklemmen Typ IPU10 mit schwenkbarer Tragöse

Artikelnummer	510103-000000
Bezeichnung	Tragfähigkeit: 0,5 t - 30,0 t

Betriebsanleitung

Wählen Sie Ihre Produktvariante

WLL pro Stück in t

Greifbereich A in mm

zusätzliche Bemerkugen

Anzahl

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Zulässige Mindestlast:

- 5 % der eingeprägten WLL bis Blechoberflächenhärte 27 Rc (900 N/mm²)
- 10 % der eingeprägten WLL bis Blechoberflächenhärte 37 Rc (1170 N/mm²)

Optional: Anschlagmittel für Verbindung zwischen Klemme und Haken!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Die vertikale Hebeklemme zum Heben, Wenden, Bewegen oder zum vertikalen Transportieren von Blechen, Platten und Konstruktionen sowie zum Kippen aus horizontaler in vertikale Lage (180°) und umgekehrt. - in geöffneter und verschlossener Stellung verriegelbar - durch die Gelenkhuböse kann die Klemme die Last aus jeder Richtung absetzen und anheben, mit einem mehrsträngigen Stropp auch ohne seitliche Belastung der Klemme - mit RFID ausgestattet - Produktvarianten: - IP10S - zur Verwendung für Edelstahl - IP10H - für Materialien mit einer Oberflächenhärte bis 450 HB - Sonderanfertigungen: z.B. ferngesteuerte Klemmen mit Stoßkeil

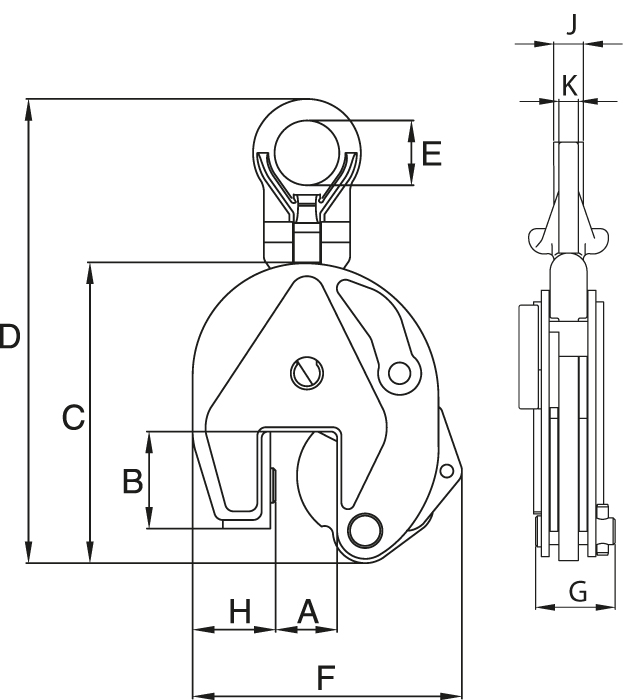

Name	Greifbereich A in mm	WLL pro Stück in t	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	J in mm	K in mm	Gewicht pro Stück in kg
0,5-IPU10	0-16	0,5	44	130	216	40	115	42	28	-	11	1,9
1,0-IPU10	0-20	1	45	139	225	40	127	42	38	-	11	2,4
2,0-IPU10	0-35	2	78	201	368	70	188	64	55	-	16	8,5
3,0-IPU10	0-40	3	100	253	436	75	222	78	60	-	20	14,8
4,5-IPU10	0-40	4,5	100	253	436	75	227	82	65	-	20	16
6,0-IPU10	0-50	6	126	302	525	80	292	84	95	44	20	24
6,0-IPU10/J	50-100	6	126	302	515	80	336	84	95	44	20	26,5
9,0-IPU10	0-50	9	126	325	552	80	310	94	104	44	20	29,5
9,0-IPU10/J	50-100	9	126	325	550	80	360	94	105	44	20	30,5
12,0-IPU10	0-54	12	160	392	616	80	433	121	137	41	25	57
12,0-IPU10J	54-108	12	178	438	662	80	491	121	136	41	25	65
16,0-IPU10	5-64	16	180	463	736	88	492	121	153	45	25	79
16,0-IPU10J	64-128	16	208	521	784	88	562	121	160	45	25	85
22,5-IPU10	5-80	22,5	222	554	863	110	565	139	186	49	25	126
22,5-IPU10J	80-155	22,5	255	628	938	110	660	139	196	49	25	149
30,0-IPU10	5-80	30	222	554	868	110	580	153	186	54	30	141
30,0-IPU10J	80-155	30	255	628	942	110	660	153	196	54	30	165

Varianten

Name	Artikelnr.	WLL pro Stück in t	Greifbereich A in mm	Downloads	Angebot anfordern
0,5-IPU10	510103-005016	0,5	0-16	Betriebsanleitung Datenblatt	Menge
1,0-IPU10	510103-010020	1	0-20	Betriebsanleitung Datenblatt	Menge
2,0-IPU10	510103-020035	2	0-35	Betriebsanleitung Datenblatt	Menge
3,0-IPU10	510103-030040	3	0-40	Betriebsanleitung Datenblatt	Menge
4,5-IPU10	510103-045040	4,5	0-40	Betriebsanleitung Datenblatt	Menge
6,0-IPU10	510103-060050	6	0-50	Betriebsanleitung Datenblatt	Menge
6,0-IPU10/J	510103-060100	6	50-100	Betriebsanleitung Datenblatt	Menge
9,0-IPU10	510103-090050	9	0-50	Betriebsanleitung Datenblatt	Menge
9,0-IPU10/J	510103-090100	9	50-100	Betriebsanleitung Datenblatt	Menge
12,0-IPU10	510103-120054	12	0-54	Betriebsanleitung Datenblatt	Menge
12,0-IPU10J	510103-120108	12	54-108	Betriebsanleitung Datenblatt	Menge
16,0-IPU10	510103-160064	16	5-64	Betriebsanleitung Datenblatt	Menge
16,0-IPU10J	510103-160128	16	64-128	Betriebsanleitung Datenblatt	Menge
22,5-IPU10	510103-225080	22,5	5-80	Betriebsanleitung Datenblatt	Menge
22,5-IPU10J	510103-225155	22,5	80-155	Betriebsanleitung Datenblatt	Menge
30,0-IPU10	510103-300080	30	5-80	Betriebsanleitung Datenblatt	Menge
30,0-IPU10J	510103-300155	30	80-155	Betriebsanleitung Datenblatt	Menge
