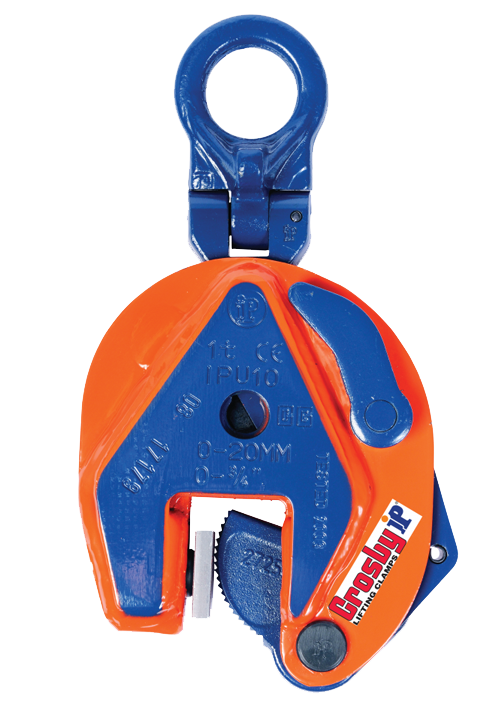

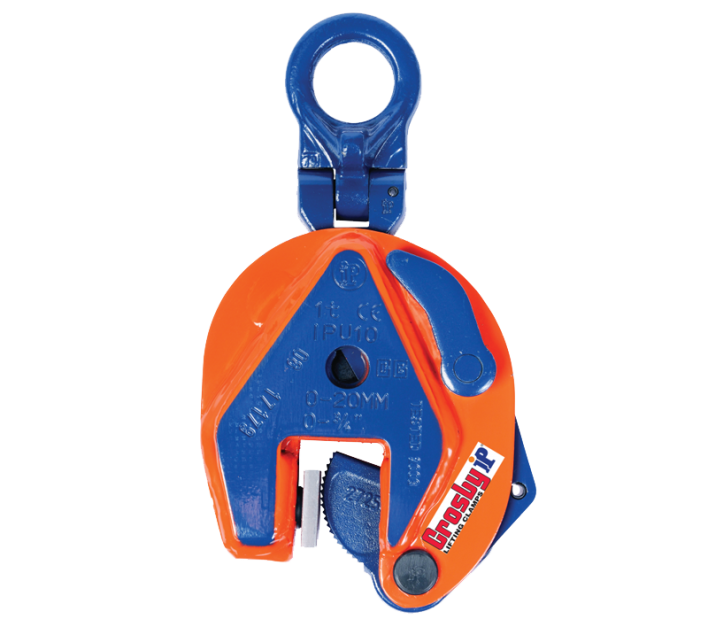

Vertikal-Hebeklemmen Typ IPU10H mit schwenkbarer Tragöse

Artikelnummer	510104-000000
Bezeichnung	Tragfähigkeit: 0,5 t - 6,0 t

Betriebsanleitung

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Produktvarianten:

- IP10S - zur Verwendung für Edelstahl
- IP10/A -automatisch schließend-
- IPTPU/IPTPUX für den Transport von sehr großen und dünnen Blechen, ohne diese zu knicken

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Die vertikale Hebeklemme für Materialien mit einer Oberflächenhärte bis 450 HB - zum Heben, Wenden, Bewegen oder zum vertikalen Transportieren von Blechen, Platten und Konstruktionen sowie zum Kippen aus horizontaler Lage in vertikale Lage (180°) und umgekehrt.

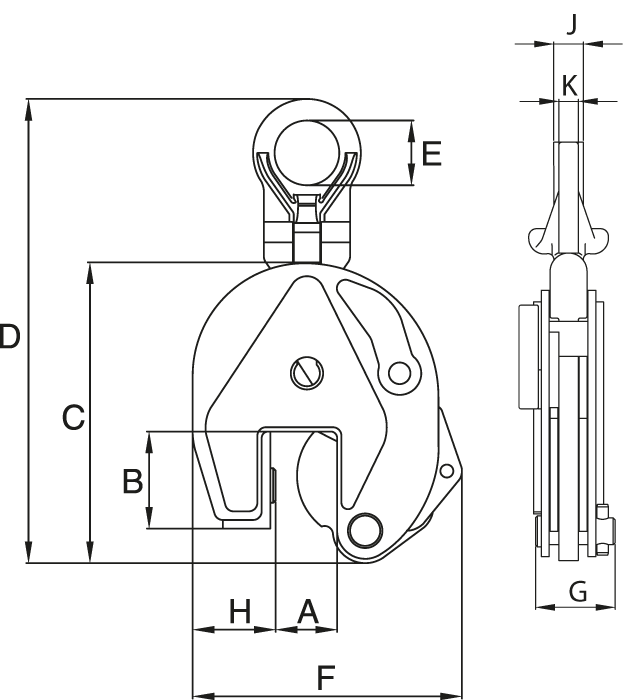

Name	WLL pro Stück in t	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	Greifbereich A in mm	H in mm	J in mm	K in mm	Gewicht pro Stück in kg
0,5-IPU10H	0,5	44	130	216	40	115	42	0-16	28	-	11	1,9
0,75-IPU10H	0,75	45	139	225	40	127	41	0-20	38	-	11	2,4
1,0-IPU10H	1	78	201	368	70	188	64	0-35	55	-	16	7,6
2,0-IPU10H	2	100	253	436	75	222	78	0-40	60	-	20	14,8
3,0-IPU10H	3	100	253	436	75	227	82	0-40	65	-	20	16
4,5-IPU10H	4,5	126	302	525	80	292	84	0-50	95	44	20	24
6,0-IPU10H	6	126	325	552	70	310	94	0-50	104	44	20	29,5

Varianten

Name	Artikelnr.	WLL pro Stück in t	Downloads	Angebot anfordern
0,5-IPU10H	510104-005016	0,5	Betriebsanleitung Datenblatt	Menge
0,75-IPU10H	510104-008020	0,75	Betriebsanleitung Datenblatt	Menge
1,0-IPU10H	510104-010035	1	Betriebsanleitung Datenblatt	Menge
2,0-IPU10H	510104-020040	2	Betriebsanleitung Datenblatt	Menge
3,0-IPU10H	510104-030040	3	Betriebsanleitung Datenblatt	Menge
4,5-IPU10H	510104-045050	4,5	Betriebsanleitung Datenblatt	Menge
6,0-IPU10H	510104-060050	6	Betriebsanleitung Datenblatt	Menge
