RUD VIP-1-Strang-Sonderaufhängekopf VSAK

Artikelnummer	204307
Bezeichnung	für Kranhaken über dem Standardmaß

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

B in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

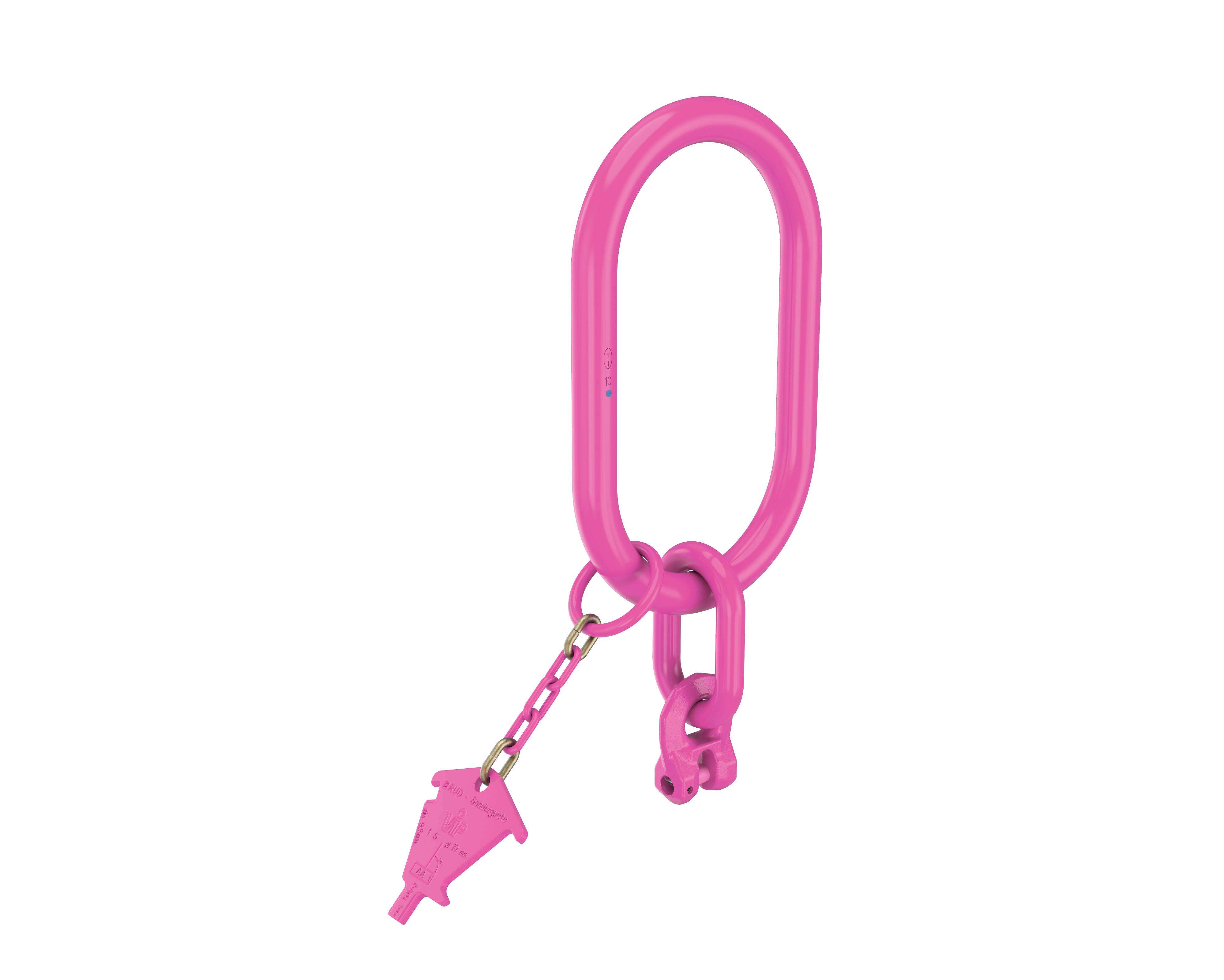

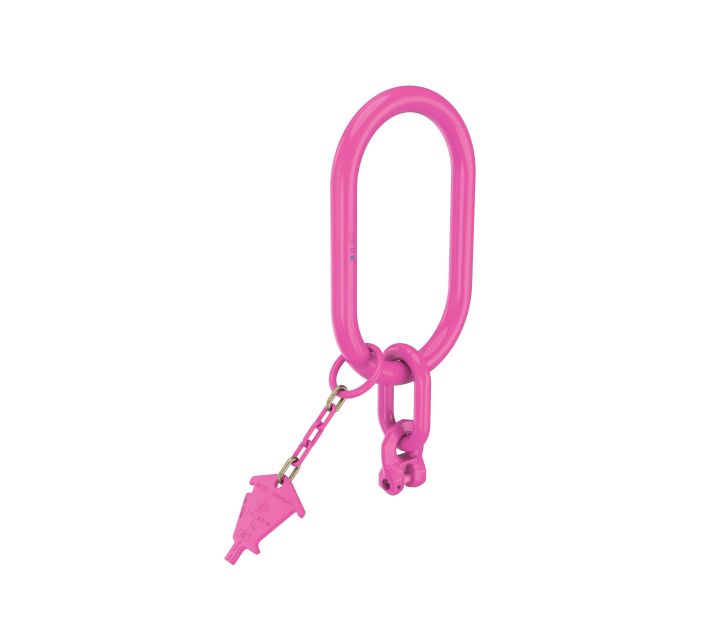

- gefertigt entsprechend DIN EN 1677-4 - Aufhängekopf mit eingeschweißter, allseitig beweglicher Ringgabel VRG, dadurch Zwangsanschluss für Ø-Kette und Strangzahl - Verbindungsbolzen und Sicherungsstift sind vormontiert - kompletter Kennzeichnungsanhänger mit integrierter Kettenprüflehre - der VIP-Aufhängekopf ist mit dem RUD-ID-TAG® (RFID-Chip) ausgestattet und kann über die eindeutige Identifikationsnummer zugeordnet werden - die größere Abstufung der inneren Breite »B« des VSAK vermindert die Gefahr einer unzulässigen Anwendung (DGUV-Regel 100-500) und Verschleiß am Kranhaken. Man spart ein aufwendiges Zwischengehänge für übergroße Kranhaken

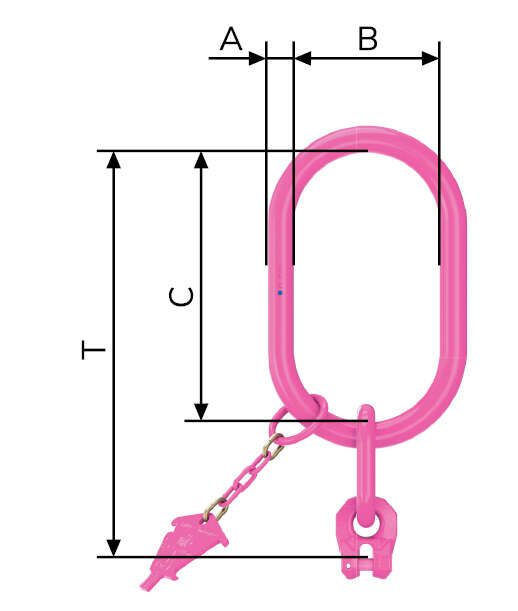

Name	Tragfähigkeit in t	Kettendurchmesser in mm	B in mm	A in mm	C in mm	T in mm
VSAK 1-6/140	1,5	6	140	18	260	342
VSAK 1-8/140	2,5	8	140	22	260	367
VSAK 1-10/140	4	10	140	26	260	391
VVSAK 1-13/140	6,7	13	140	32	260	433
VSAK 1-16/140	10	16	140	32	260	471
VSAK 1-8/190	2,5	8	190	22	350	457
VSAK 1-10/190	4	10	190	26	350	481
VSAK 1-13/190	6,7	13	190	32	350	523
VSAK 1-16/190	10	16	190	36	350	560
VSAK 1-10/250	4	10	250	36	460	591
VSAK 1-13/250	6,7	13	250	36	460	634
VSAK 1-16/250	10	16	250	40	460	671
VSAK 1-20/250	16	20	250	45	460	724
VSAK 1-22/250	20	22	250	51	460	754

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	B in mm	Downloads	Angebot anfordern
VSAK 1-6/140	7100687	1,5	6	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-8/140	7100688	2,5	8	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-10/140	7100689	4	10	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VVSAK 1-13/140	7100690	6,7	13	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-16/140	7100691	10	16	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-8/190	7100692	2,5	8	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-10/190	7100693	4	10	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-13/190	7100694	6,7	13	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-16/190	7100695	10	16	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-10/250	7100696	4	10	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-13/250	7100697	6,7	13	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-16/250	7100698	10	16	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-20/250	7104100	16	20	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK 1-22/250	7100699	20	22	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
