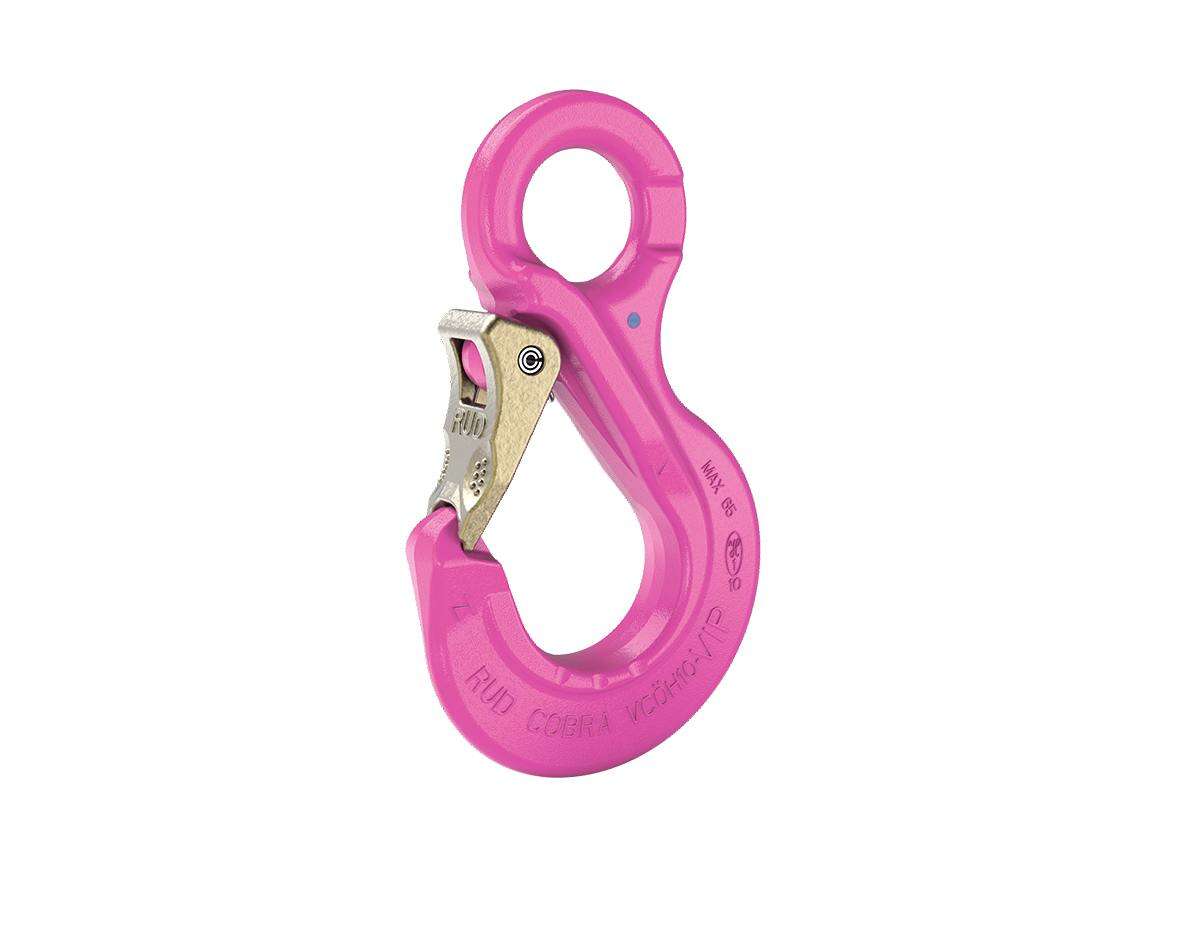

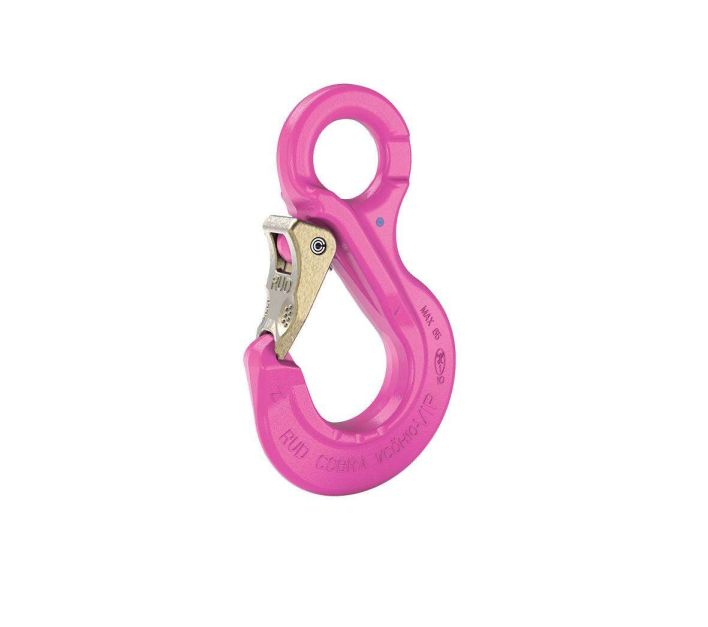

RUD VIP-Cobra-Ösenhaken mit Sicherung VCÖH

Artikelnummer	204316

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

für Spezialdrahtseil, VIP-Kettengehänge, PowerPoint-Kombinationen oder Universalwirbel

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- äußerst robuste Ausführung - keine überstehende Hakenspitze - geschmiedete Sicherungsfalle in Hakenspitze einrastend, dadurch gegen seitliches Verbiegen geschützt - 3-fach gewickelte, nichtrostende Doppelschenkelfeder - verdickte Hakenspitze gegen unsachgemäße Anwendung - Markierungspunkte für Überprüfungsmaß der Maulweit

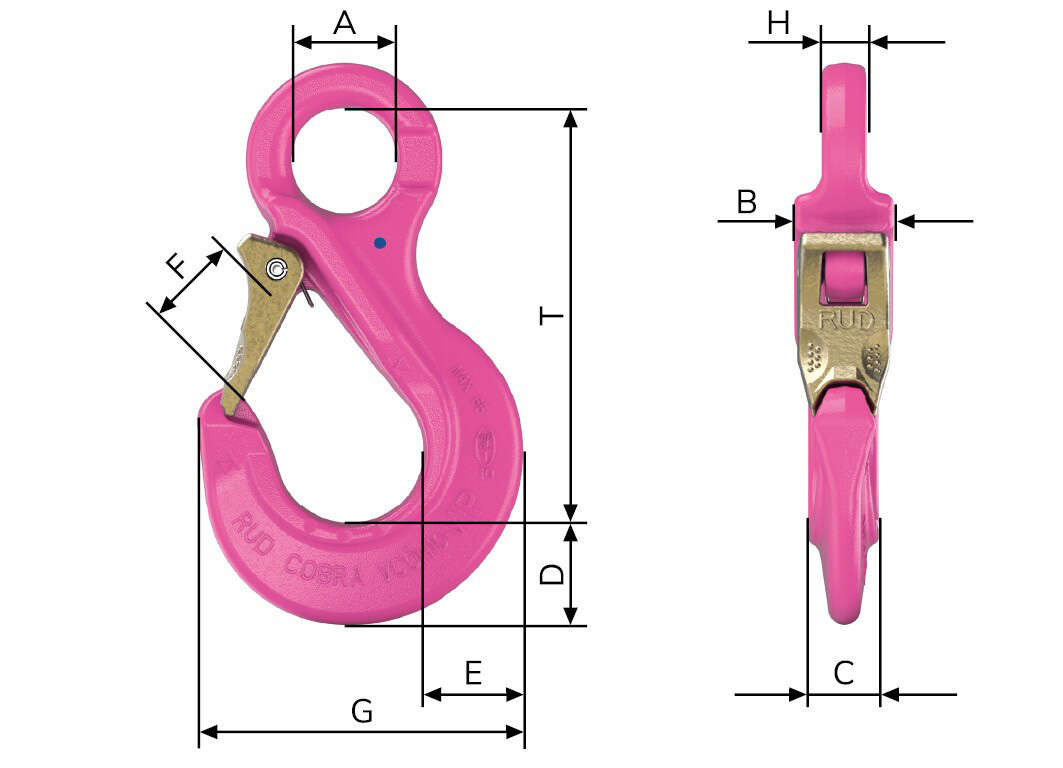

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	T in mm	Gewicht/Stk in kg
VCÖH 6	1,5	6	24	22	16	22	24	25	73	11	98	0,38
VCÖH 8	2,5	8	32	28	20	28	31	30	95	13	126	0,8
VCÖH 10	4	10	38	36	26	36	39	35	118	17	150	1,58
VCÖH 13	6,7	13	48	45	30	37	48	40	135	21	170	3,1
VCÖH 16	10	16	63	56	36	49	58	50	161	27	208	4,95

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VCÖH 6	8502203	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCÖH 8	8502142	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCÖH 10	8502145	4	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCÖH 13	8502204	6,7	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCÖH 16	8502146	10	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
