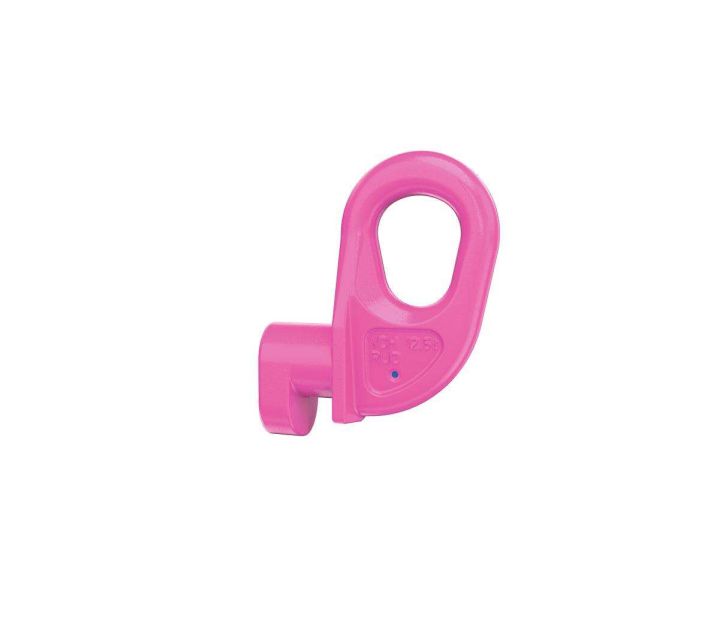

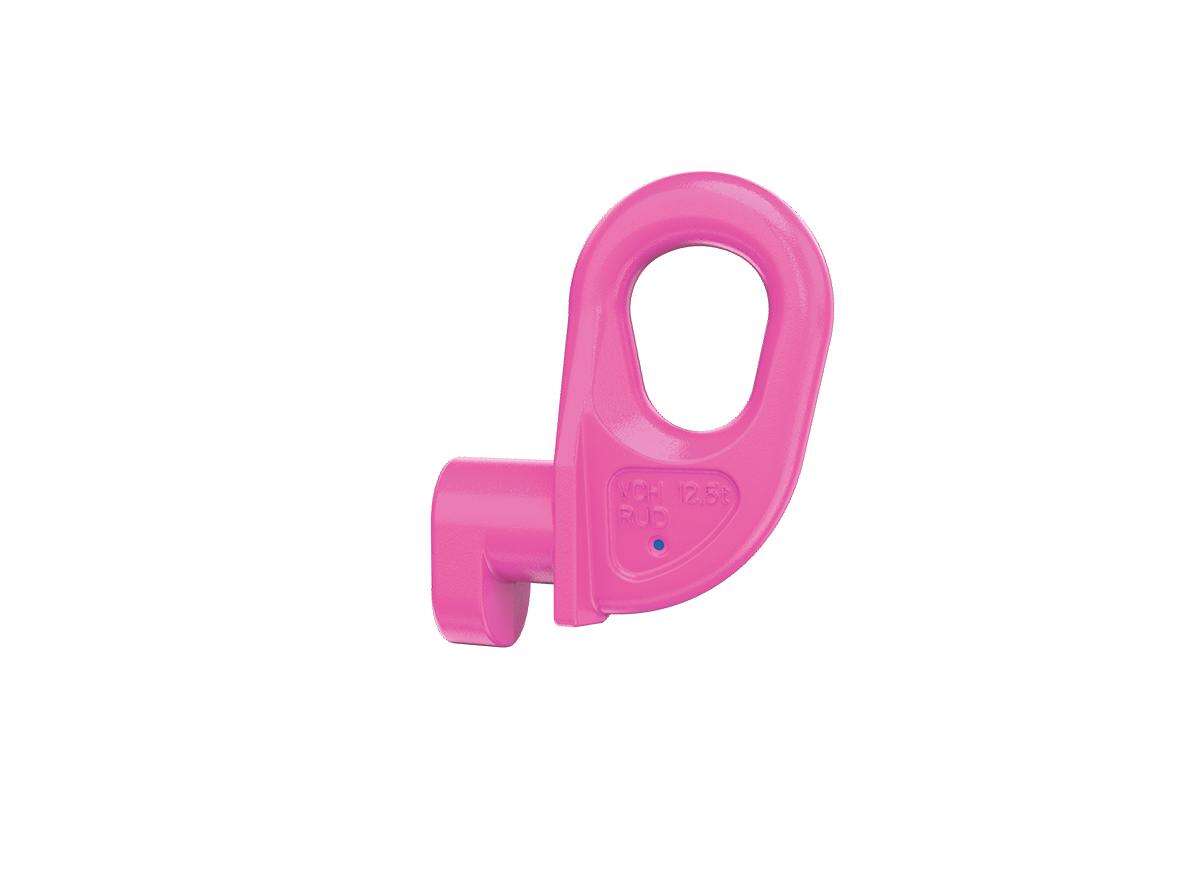

RUD VIP-Containerhaken VCH

Artikelnummer	204346

Betriebsanleitung CAD Dateien

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- passend für ISO-Containerecke - Festanschluss mittels Verbindungsschloss bzw. loses Bauteil für Hakeneinhängung

Name	Tragfähigkeit in t	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	T in mm	Gewicht/Stk in kg
VCH 12,5t	12,5	56	70	28	50	24	50	53	83	3,15
VCH-K 16	10	18	70	23	50	46	76	48	40	2,35
VCH-SL 22	20	24	62	48	50	100	50		45	4,22

Name	Artikelnr.	Tragfähigkeit in t	Downloads	Angebot anfordern
VCH 12,5t	7908182	12,5	CAD Datei (.stp) Montageanleitung Betriebsanleitung Datenblatt	Menge
VCH-K 16	8505210	10	CAD Datei (.dxf) CAD Datei (.stp) Montageanleitung Betriebsanleitung Datenblatt	Menge
VCH-SL 22	8502313	20	CAD Datei (.stp) Montageanleitung Betriebsanleitung Datenblatt	Menge
