RUD VIP-Ovalglied PP-X-B Sonderaufhängung 1-Strang

Artikelnummer	204314
Bezeichnung	Leichtbauweise

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

- bei Montage auf richtige Tragfähigkeitszuordnung im Anschluss achten

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

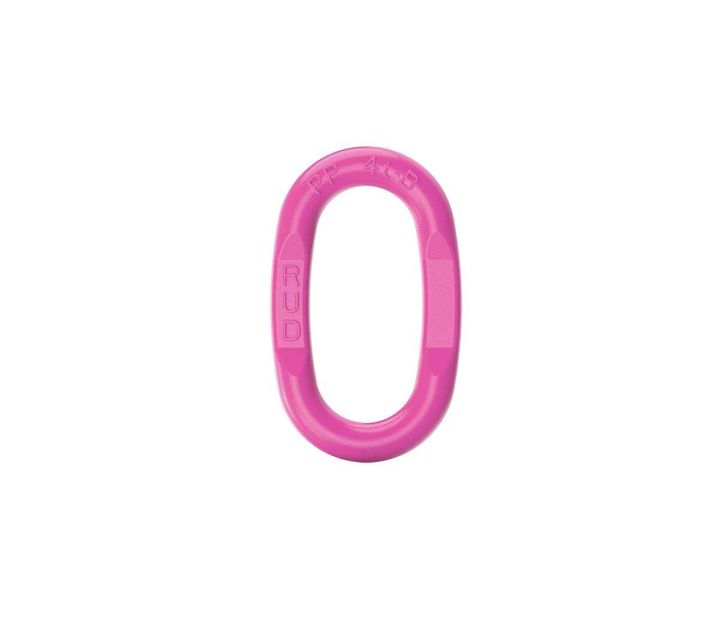

- Gesenkgeschmiedetes Sonderglied für kleine Lasthaken - extrem leichte Bauweise mit mittiger Abflachung entsprechend zugehörigem VIP-Kettendurchmesser - passend für Universal-Wirbel UW-PP oder für Anschlagpunkte PowerPoint PP-B - Oberfläche: Pink pulverbeschichtet

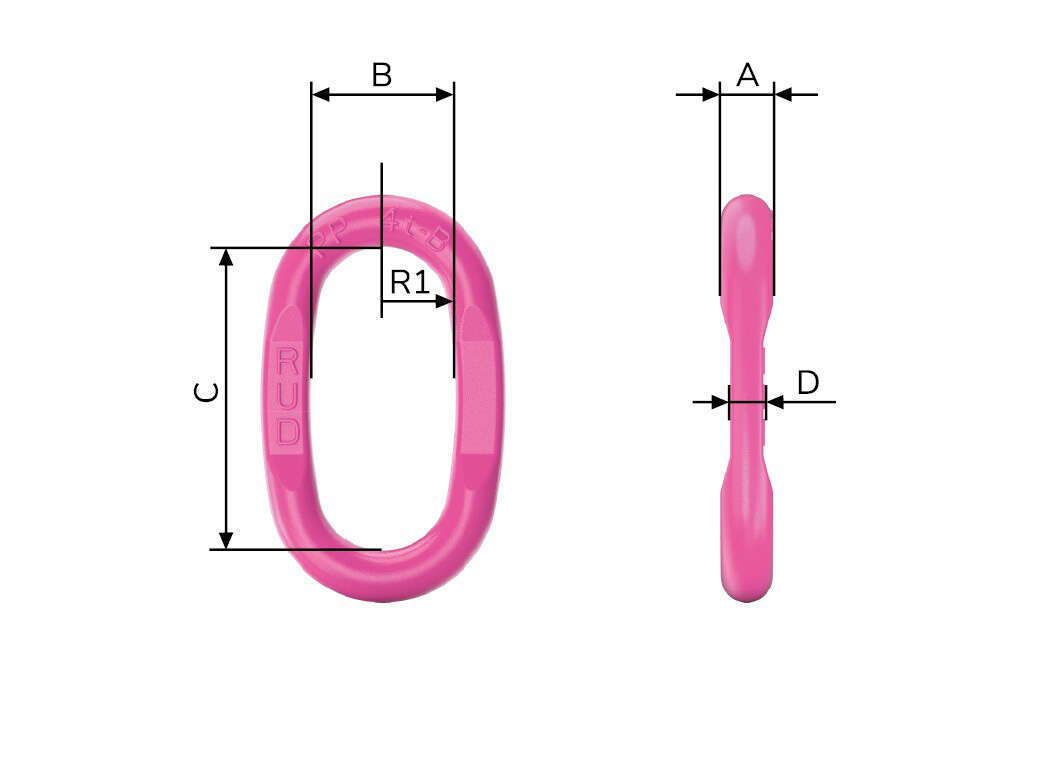

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	R1 in mm	Gewicht/Stk in kg
PP 0,63t-B	0,63	4	9	35	65	4	15	0,09
PP 1,5t-B	1,5	6	11	35	65	6	15	0,13
PP 2,5t-B	2,5	8	13	40	75	8	18	0,22
PP 4t-B	4	10	16	45	95	10	20	0,42
PP 6,7t-B	6,7	13	21	60	130	13	25	0,97
PP 10t-B	10	16	24	65	140	16	28	1,38

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
PP 0,63t-B	7989531	0,63	4	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
PP 1,5t-B	8502173	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
PP 2,5t-B	8502174	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
PP 4t-B	8502175	4	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
PP 6,7t-B	8502176	6,7	13	Betriebsanleitung Datenblatt	Menge
PP 10t-B	8502177	10	16	Betriebsanleitung Datenblatt	Menge
