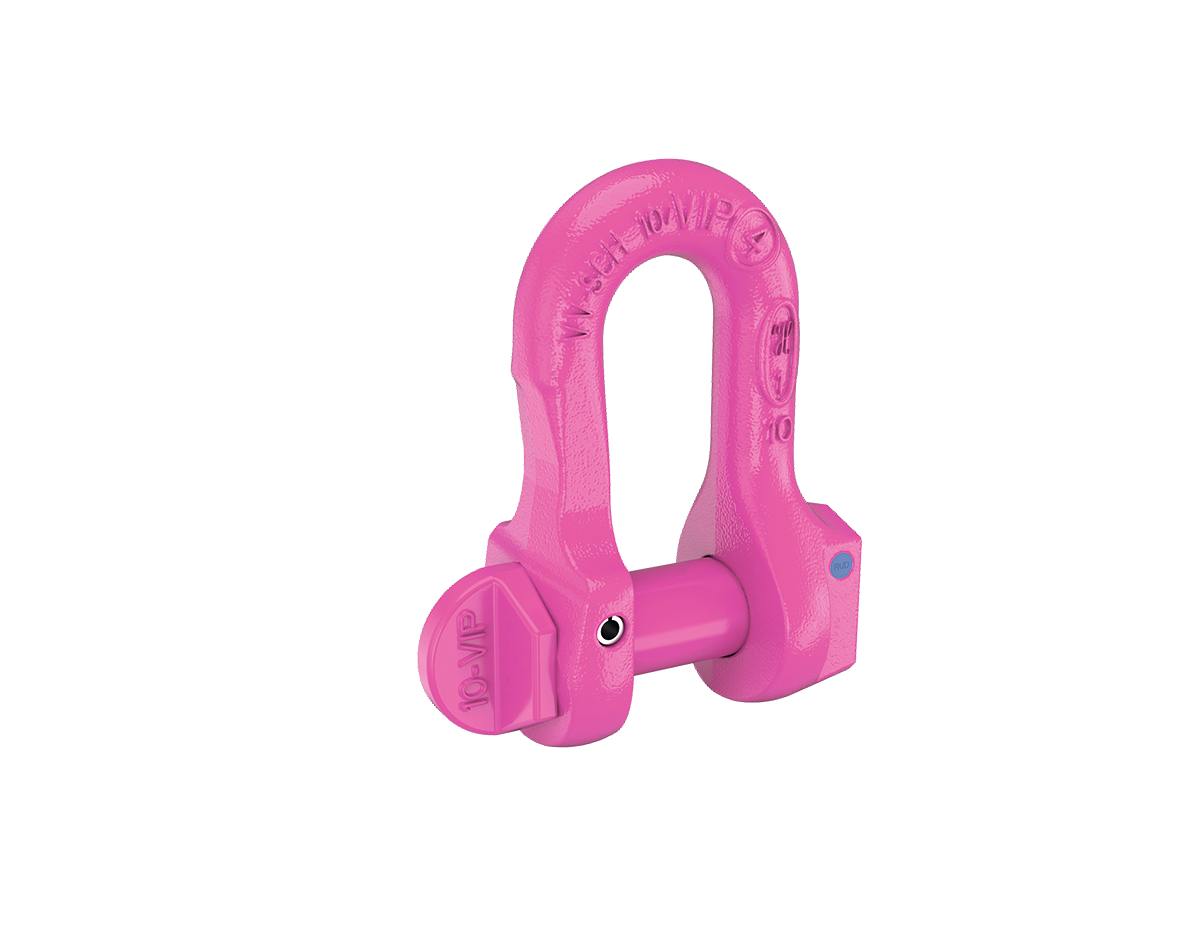

RUD VIP-Patent-Verwechslungsfreier Schäkel VV-SCH

Artikelnummer	204328

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- hochfeste Ausführung mit integriertem Sicherungsgewinde im Schäkelbügel - beidseitig glatte Bolzenauflage im Schäkel (Bolzen drehbar) - keine Biegespannung im Gewinde, sondern nur Sicherungsfunktion - vormontiert mit Spannhülse - Langzeitsicherung durch Einschlagen einer Spannhülse - Sondergewinde, dadurch verwechslungsfrei gegenüber anderen Schäkelbolzen

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	T in mm	Gewicht/Stk in kg
VIP-Patent-Verwechslungsfreier Schäkel	1,5	6	14	8	22	10	8	17	36	30	0.09
VIP-Patent-Verwechslungsfreier Schäkel	2,5	8	17	10	26	12	10	19	44	36	0.17
VIP-Patent-Verwechslungsfreier Schäkel	4	10	21	13	34	16	13	24	56	49	0.4
VIP-Patent-Verwechslungsfreier Schäkel	6,7	13	27	17	42	20	17	29	75	63	0.8
VIP-Patent-Verwechslungsfreier Schäkel	10	16	33	21	49	24	21	36	90	73	1.34

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VIP-Patent-Verwechslungsfreier Schäkel	7100607	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VIP-Patent-Verwechslungsfreier Schäkel	7100608	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VIP-Patent-Verwechslungsfreier Schäkel	7100609	4	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VIP-Patent-Verwechslungsfreier Schäkel	7100610	6,7	13	CAD Datei (.stp) Datenblatt	Menge
VIP-Patent-Verwechslungsfreier Schäkel	7100611	10	16	CAD Datei (.stp) Datenblatt	Menge

Downloads

Betriebsanleitung

RUD VIP-Patent-Verwechslungsfreier Schäkel VV-SCH
