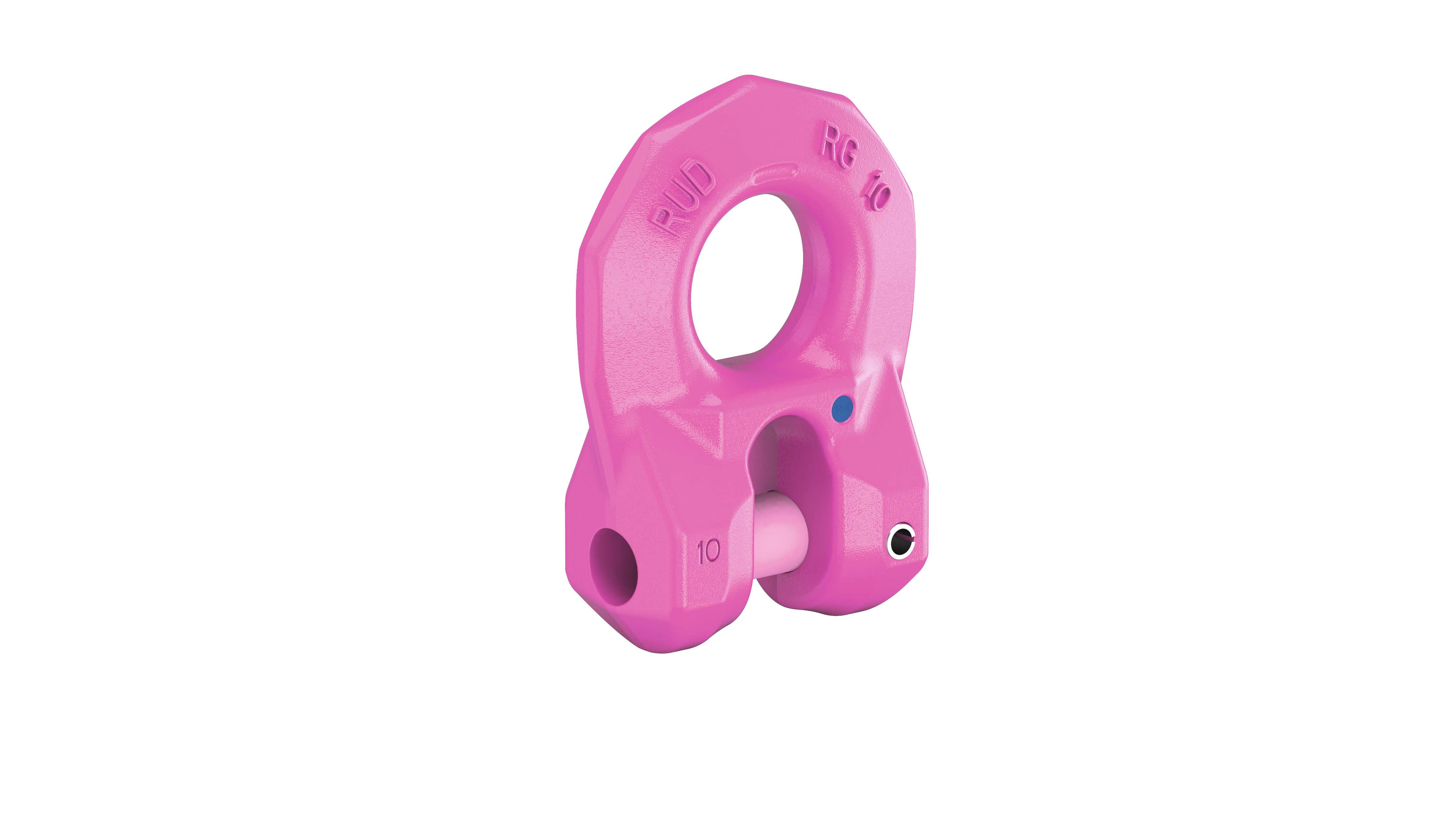

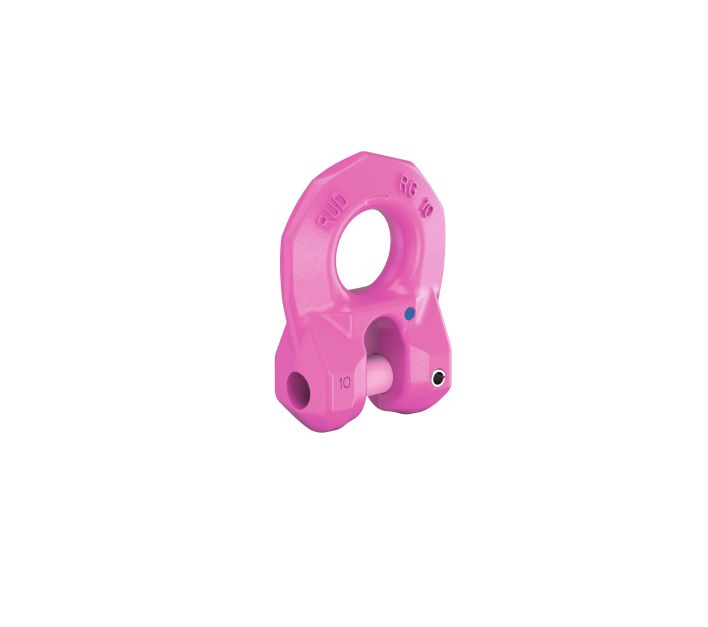

RUD VIP-Ringgabel VRG

Artikelnummer	204325

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- Einzelteil für Fremdanschlüsse an Gabelköpfen, Flanschen und dergleichen - komplett mit Verbindungsbolzen und Spannhülse vormontiert

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	T in mm	Gewicht/Stk in kg
VRG-6	1,5	6	17	30	37	16	9	28	0,09
VRG-8	2,5	8	23	40	50	22	11	37	0,2
VRG-10	4	10	28	50	60	26	14	46	0,36
VRG-13	6,7	13	36	64	75	32	18	58	0,79
VRG-16	10	16	45	75	92	40	22	76	1,45
VRG-20	16	20	58	92	118	52	29	94	3,05
VRG-22	20	22	62	102	124	52	35	96	3,8

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VRG-6	7100469	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRG-8	7100470	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRG-10	7100471	4	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRG-13	7100472	6,7	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRG-16	7100473	10	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRG-20	7103384	16	20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRG-22	7101611	20	22	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
