Zurr-Ringbock - schweißbar - Typ LRBS

Artikelnummer	7993000

CAD Dateien

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

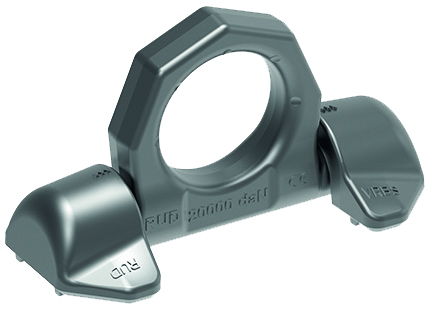

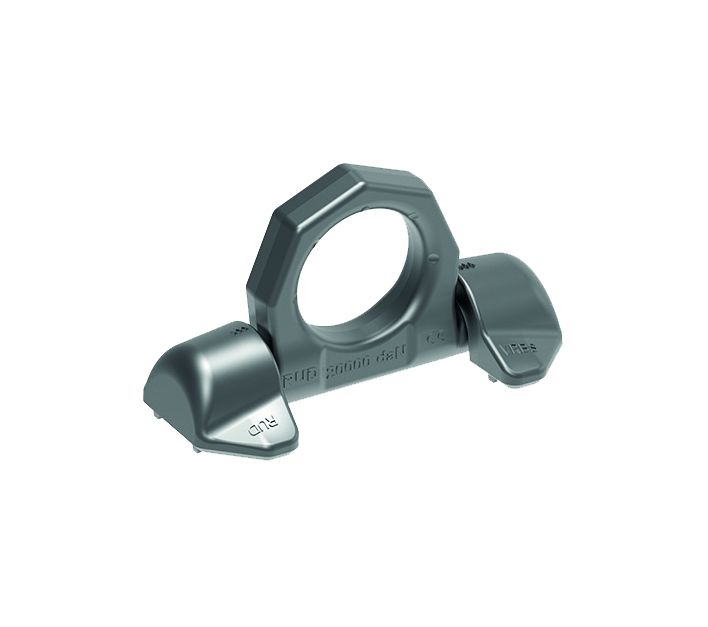

- Ausführung in VIP-Qualität - Oberfläche: zinkphosphatiert - Ringlasche gekennzeichnet mit LC in daN - deutliche Kennzeichnung der Mindestzurrkraft in daN - Einhängebügel bis 180° schwenkbar - geteilte Krafteinleitung durch Mehrpunkt-Befestigung - Distanznoppen dienen als Abstandsmaß für den nötigen Luftspalt zur Wurzelschweißung - Material des Anschweißklotzes: S355J2+N (1.0577+N)

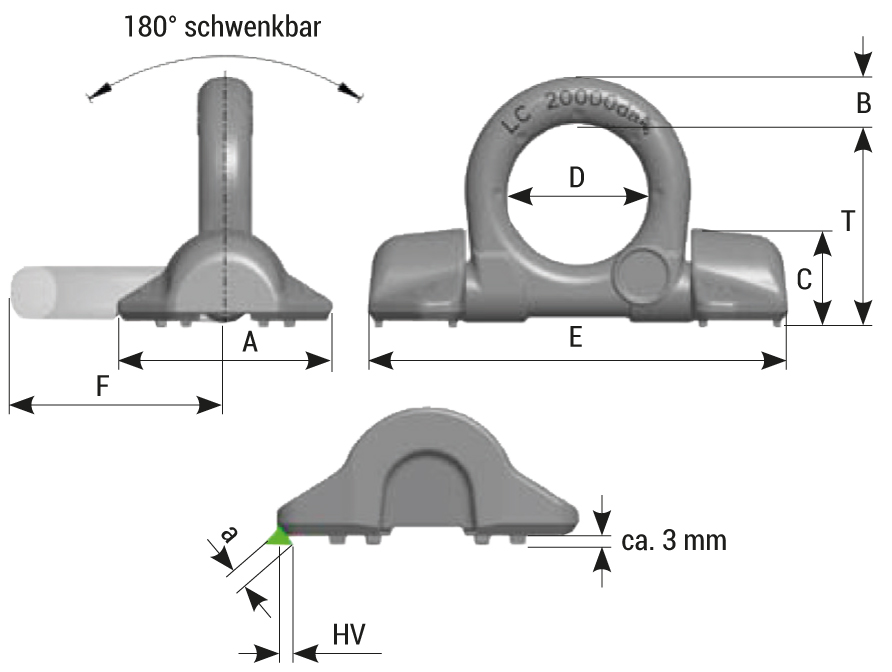

Name	LC in daN	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	Schweißnaht HY	T in mm	Gewicht/Stk in kg
LRBS 8000	8000	62	16	28	48	135	71	HY4 + a3	65	0,77
LRBS 13400	13400	88	20	39	60	170	92	HY5,5 + a3	84	1,64
LRBS 20000	20000	100	22	46	65	195	100	HY6 + a3	95	2,62

Varianten

Name	Artikelnr.	LC in daN	Downloads	Angebot anfordern
LRBS 8000	7993148	8000	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
LRBS 13400	7993149	13400	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
LRBS 20000	7993150	20000	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
